چیلرهای فری کولینگ

 چیلر فریکولینگ

فریکولینگ یک روش اقتصادی جهت خنک کردن آب سیستم سرمایش است. در چیلرهای فریکولینگ توسط دو عدد سنسور دمای هوای محیط و دمای آب برگشت به سیستم  مانیتور می­گردد و در صورتیکه دمای آب برگشت از دمای هوای محیط کمتر باشد می­توان از هوای محیط به عنوان منبع تولید سرما جهت خنک کردن آب برگشت به سیستم استفاده کرد. در این حالت با توجه به دمای هوای محیط تمام یا قسمتی از آب برگشت به سیستم بای پس شده و از کندانسور فریکولینگ عبور پیدا می­کند.

در شکل زیر عملکرد دستگاه در فصول مختلف نشان داده شده است.

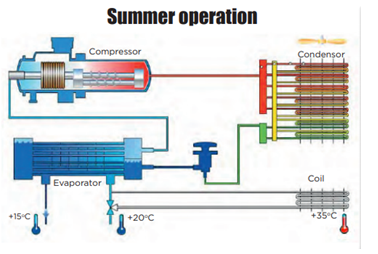

در تابستان که دمای آب برگشت به سیستم از دمای هوای محیط پایین تر باشد، آب برگشت به سیستم توسط سیکل تبرید خنک شده و نمی­توان از کویل فریکولینگ استفاده کرد.

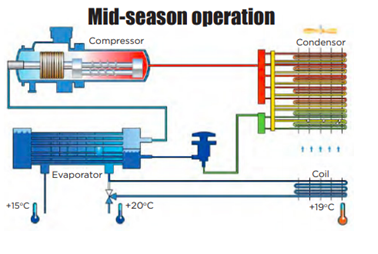

در فصول میانی بخشی از آب برگشت به سیستم توسط محیط خنک شده و بخشی دیگر توسط سیکل تبرید خنک می­شود. در این حالت کمپرسور به صورت اتوماتیک از حالت بار کامل به بار جزئی تغییر پیدا می­کند.

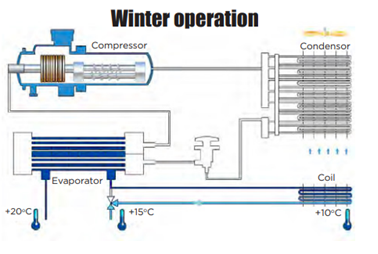

در فصل زمستان که دمای محیط کمتر از دمای آب برگشت به سیستم است، آب برگشت به سیستم تنها از کویل فریکولینگ عبور پیدا کرده و خنک می­شود در این حالت نیازی به کارکرد کمپرسور نیست. از آنجاییکه عمده مصرف برق چیلر مربوط به مصرف برق کمپرسورها است با خاموش شدن کمپرسورها مصرف برق دستگاه کاهش چشمگیری پیدا کرده و تنها مصرف برق دستگاه مربوط به فن­ها است. بنابراین در صورت استفاده از کویل فریکولینگ علاوه بر کاهش مصرف انرژی از نظر اقتصادی نیز صرفه­جویی می­گردد.

کاربرد

در بسیاری از پروژه­های اداری و تجاری نیاز به سرمایش در فصل زمستان است همچنین در بسیاری از پروژه های صنعتی مانند خنک کاری قالب، خنک کاری تجهیزات در صنعت داروسازی، تجهیزات پزشکی مانند خنک­کاری دستگاه MRI ، خنک کاری تجهیزات دیتا سنتر و .... نیاز به چیلر دائم کار و سرمایش در فصل زمستان است. در اینگونه پروژه­ها استفاده از چیلر فریکولینگ پیشنهاد می­شود.

فواید استفاده از چیلر فریکولینگ

• در فصول میانی و همچنین در فصل زمستان دیگر نیازی به استفاده از سیکل تبرید و کمپرسور نبوده به این ترتیب مصرف برق دستکاه کاهش چشمگیری پیدا می­کند.
• با توجه به عدم استفاده از قطعات در سیکل تبرید احتمال تنش و خرابی در قطعات کمتر بوده به این ترتیب عمر مفید دستگاه افزایش پیدا می­کند.
• با توجه به خاموش بودن کمپرسور در مصرف انرژی صرفه­جویی می­گردد.
• حذف مشکلات برگشت روغن کمپرسور در زمستان

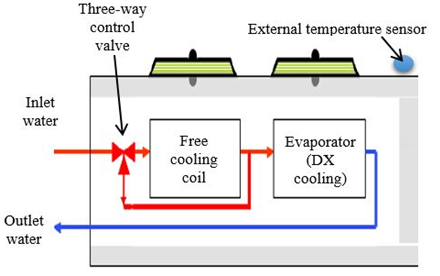

  عملکرد چیلرهای فریکولینگ توسط کنترلر مدیریت می­شود. در چیلرهای فریکولینگ هایتما توسط دو عدد سنسور دمای هوای محیط و دمای آب برگشت به سیستم خوانده می­شود، در مسیر آب برگشت به سیستم یک جفت شیر دوراهه قرار دارد و با در نظرگرفتن دمای محیط و دمای آب برگشت، مسیر آب ورودی به سمت کویل فریکولینگ تغییر پیدا می­کند. در صورت استفاده همزمان از مد چیلر و مد فریکولینگ توسط شیرهای دو راهه، افت فشار دو مدار هیدرولیکی بالانس می­گردد.

در چیلر فریکولینگ مدل NOVAF با کمپرسور اسکرو در صورتیکه دمای محیط به -2°c برسد دستگاه قابلیت عملکرد در حالت 100% فریکولینگ را دارد.

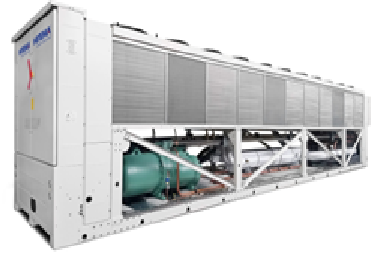

چیلر فریکولینگ هایتما مدلNOVAF

درچیلر فریکولینگ مدل SBSF با کمپرسور اسکرال در صورتیکه دمای محیط به -1^°c برسد دستگاه قابلیت عملکرد در حالت 100% فریکولینگ را دارد.

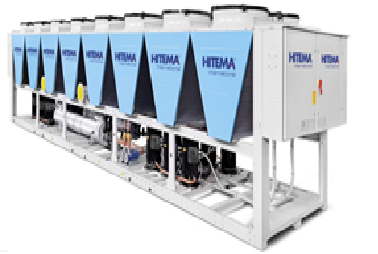

چیلر فریکولینگ هایتما مدلSBSF
